霍爾元件HX6383在補水儀中的應用解析

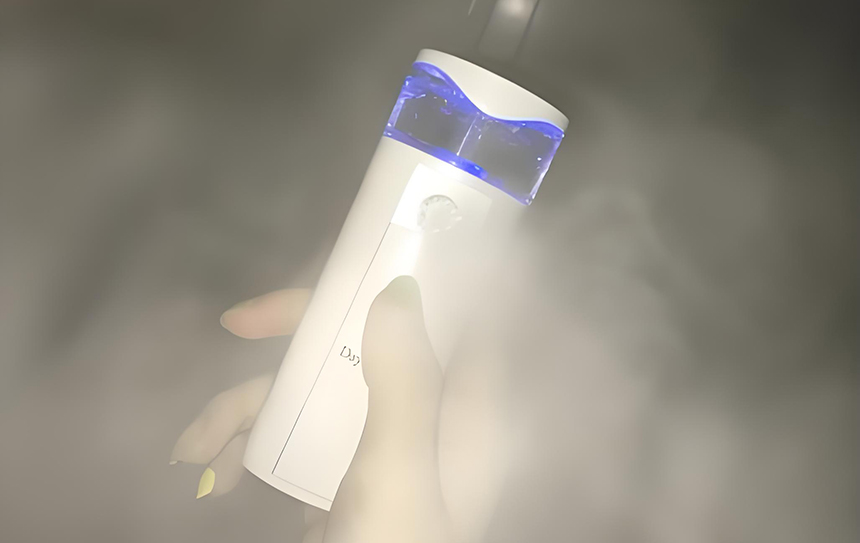

1. 引言 隨著便攜式美容儀器的普及，補水儀作為重要的個人護理設備，其智能化控制需求日益增長。霍爾元件HX6383作為一種全極性磁傳感器，憑借其非接觸式觸發特性，在補水儀開關控制中展現出顯著優勢。本文將從技術原理、設計要點及實際應用三個維度，解析該元件如何實現補水儀的智能噴霧控制。

2. 技術原理與工作特性 2.1 霍爾效應基礎 HX6383基于霍爾效應原理，當滑蓋磁鐵靠近或遠離時，元件內部載流子受洛倫茲力作用產生橫向電勢差（霍爾電壓），通過斬波穩定技術將磁場變化轉化為數字信號輸出。其全極性設計可響應任意磁極（N/S）觸發，簡化了磁鐵安裝工藝。

2.2 關鍵性能參數

• 工作電流：典型值5μA，靜態功耗僅0.3mW，顯著延長電池續航

• 靈敏度：BOP=±30G，BRP=±20G，確保滑蓋動作的可靠檢測

• 溫度范圍：-40℃~125℃，適應美容儀的高溫消毒環境

• 封裝形式：SOT-23-3L貼片封裝，尺寸2.9×1.6×1.2mm，適合緊湊空間布局。

3. 補水儀中的系統設計 3.1 控制架構 典型應用電路包含三級模塊：

4. 磁場檢測層：HX6383與釹鐵硼磁鐵（φ3×1mm）間距0.5~2mm時輸出電平翻轉

5. 信號處理層：施密特觸發器消除機械抖動，確保單次滑蓋動作僅觸發一次噴霧

6. 執行層：MCU驅動微型泵浦（工作電流80mA），噴霧量由PWM脈寬控制。

3.2 抗干擾設計

• 磁屏蔽：采用μ金屬層隔離環境磁場

• 電源濾波：10μF鉭電容并聯0.1μF陶瓷電容，抑制泵啟停時的電壓波動

• 軟件去抖：設置20ms延遲確認，避免誤觸發。

4. 應用優勢與創新點 4.1 用戶體驗提升

• 0.2s快速響應：從滑蓋操作到噴霧啟動的延遲較機械開關縮短60%

• 防水設計：非接觸結構IPX7防護等級，避免傳統微動開關的觸點氧化問題。

4.2 產品差異化

• 壽命對比：HX6383理論壽命＞10億次，遠超機械開關的5×10萬次

• 成本優化：取消物理按鍵結構，單機節省BOM成本約1.2元。

5. 市場應用與擴展 目前該方案已應用于：

• 便攜式補水儀：如某品牌2025款噴霧儀，日均觸發300次下續航達45天

• 功能延伸：通過磁鐵陣列位置編碼，實現噴霧模式記憶（如保濕/定妝）。

6. 結論 HX6383霍爾元件通過其低功耗、高可靠性的磁感應特性，為補水儀提供了理想的非接觸控制方案。隨著美容儀器智能化趨勢，該技術有望在更多需要精確磁控的便攜設備中推廣。
