霍爾元件在電磁爐中的應用主要涉及電流檢測、功率控制和安全保護等核心環節。以下為詳細解析：

1. 霍爾元件工作原理

霍爾元件基于霍爾效應工作：當電流通過半導體薄片時，若存在垂直于電流方向的磁場，則會在薄片兩側產生霍爾電壓。該電壓與磁場強度和電流大小成正比，從而實現非接觸式的磁場和電流檢測。

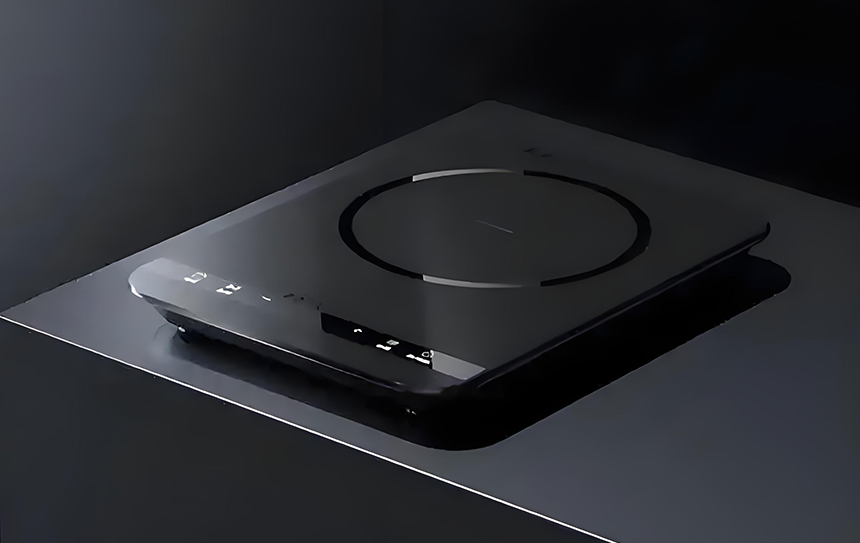

2. 電磁爐的基本工作原理

電磁爐通過線圈產生高頻交變磁場（通常20-50kHz），使鐵磁性鍋具底部產生渦流而發熱。核心模塊包括：

• 功率電路（IGBT驅動高頻電流）

• 控制電路（調節功率、監測狀態）

• 保護系統（過流、過溫保護）

3. 霍爾元件在電磁爐中的核心應用

（1）電流檢測與功率調節

• 作用：霍爾元件（如霍爾電流傳感器）實時監測電磁爐主電路中的高頻電流信號，并將信號反饋至控制芯片。

• 優勢：

• 非接觸隔離：避免高壓電路與控制電路直接接觸，提高安全性。

• 高頻響應：適合檢測高頻電流（優于傳統互感器在低頻下的局限）。

• 高精度：線性輸出特性便于精確控制功率。

• 應用場景：根據檢測到的電流值，調整IGBT驅動信號的占空比，實現火力調節。

（2）過流與短路保護

• 功能：當電路電流異常（如鍋具材質不符或負載短路），霍爾元件輸出信號觸發保護機制，關斷IGBT以防止損壞。

• 必要性：電磁爐功率高（通常1500-3000W），瞬時過流可能燒毀元件，霍爾元件的快速響應至關重要。

（3）鍋具檢測與兼容性判斷

• 原理：部分設計通過霍爾元件檢測磁場變化，判斷是否有鍋具放置或鍋具材質是否合格（如是否為鐵磁性材料）。

• 實現方式：鍋具存在時，線圈等效電感變化導致磁場變化，霍爾元件輸出相應信號。

（4）散熱系統監控

• 風扇轉速檢測：霍爾元件監測散熱風扇的轉速，確保散熱正常。若風扇故障停轉，觸發過熱保護。

4. 霍爾元件 vs 其他檢測方案的對比

5. 實際應用案例

• 高端電磁爐：采用閉環霍爾電流傳感器實現精準功率控制。

• 安全標準：符合IEC/UL標準的電磁爐常要求非接觸電流檢測，霍爾元件成為優選方案。

6. 總結

霍爾元件在電磁爐中扮演著“智能監控者”的角色，通過實時檢測電流、磁場等參數，保障設備高效運行與安全。其非接觸、高精度的特性尤其契合電磁爐高頻、高壓的工作環境，是提升產品性能和可靠性的關鍵元件。未來隨著智能化需求增加，霍爾元件在電磁爐中的應用可能進一步擴展至更多傳感器融合場景。
