1. 產品概述

VCS2395是一款高度集成的二維低功耗磁開關傳感器，它在一個超小型封裝內集成了 AMR 磁傳感器和高精度 CMOS 處理電路，CMOS 處理電路提供精確控制的 BOP/BRP 失調電壓補償電路和開漏輸出，達到工業級的工作溫度范圍（工作溫度：-40～125℃），同時提供寬幅電壓工作范圍（2.0V～5.5V）和納安級的電流功耗，適合于各種手持式設備、電池電源供電的應用。二維磁開關可以檢測芯片平面內 360 度任意方向的磁場，無需磁鐵安裝在特定的方向，能夠大大簡化安裝使用要求，并大幅提高系統冗余度。利用 AMR 的高靈敏度特點，這款開關集低功耗、小尺寸、溫度特性?xún)?yōu)良等特點于一體，成為眾多低功耗、高性能應用的首選。

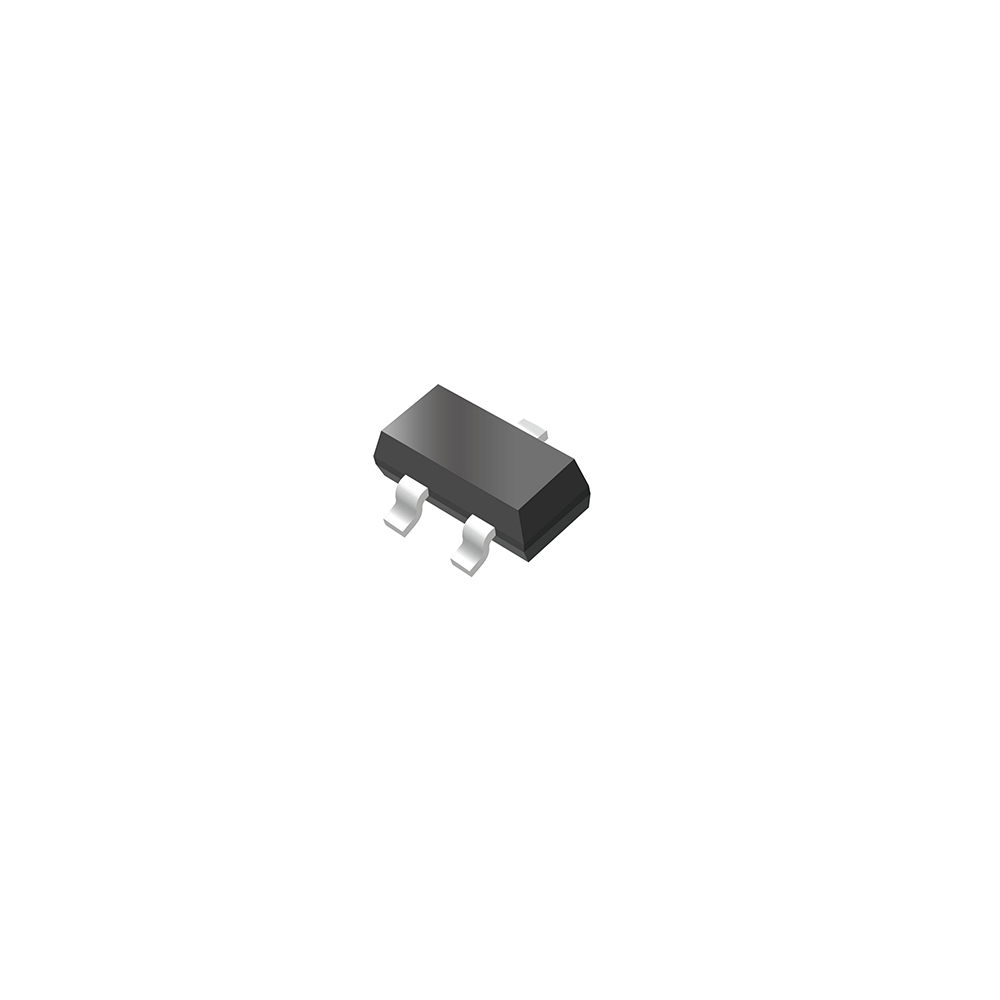

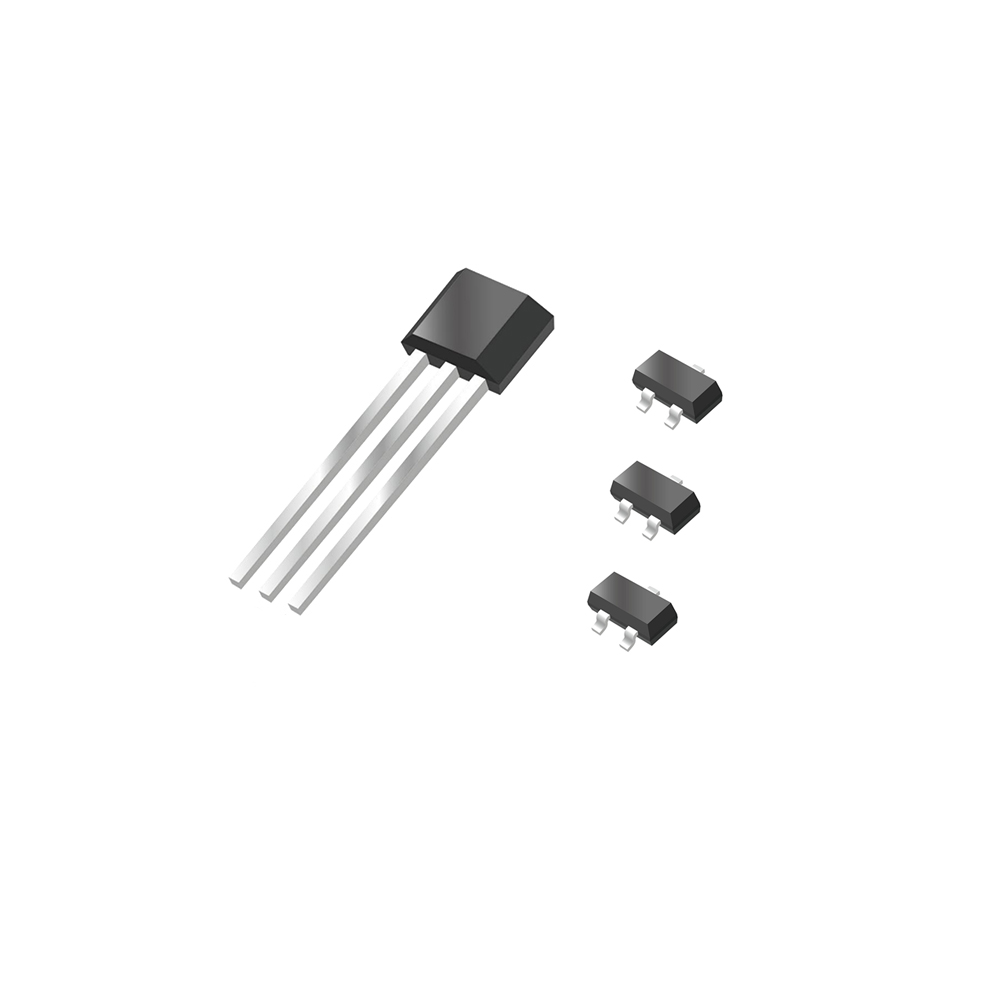

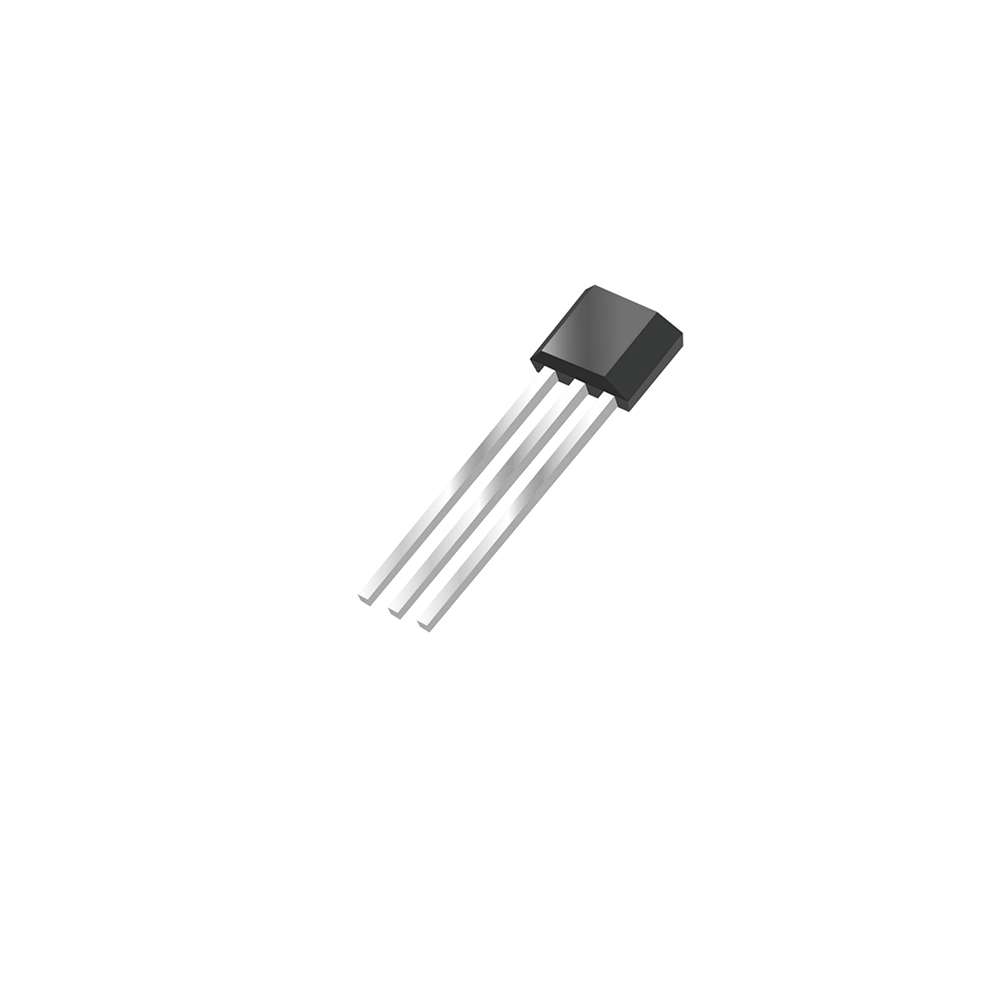

VCS2395采用兩種封裝形式： TO-92S 和 SOT23-3，所對應的產品型號分別為 VCS2395T 和VCS2395S。

2. 關鍵特性

關鍵技術

    各向異性磁阻(AMR)技術

    二維磁場感應磁開

工作特性

    優異的溫度穩定性（工作溫度：-40～125℃ ）

    超低功耗（0.45μA）

    頻率響應(60Hz)

    高靈敏度，低開關點

    寬工作電壓范圍（2.0～5.5V）

3. 應用領域

液位計    典型應用有各種工業液位計等

位置檢測    典型應用有智能門鎖、門磁開關等

非接觸開關    典型應用有煙感報警器，電子價簽等
