HX41F霍爾開關，是專為無刷直流電機應用的電子換向而設計的雙極鎖存型霍爾元件。該器件包括用于磁感應的片上霍爾電壓發生器，用于放大霍爾電壓的比較器，以及用于提供噪聲抑制和開路集電極輸出的開關遲滯的施密特觸發器。內部帶隙調節器用于為內部電路提供溫度補償電源電壓，并允許寬工作電源范圍。除磁性開關點外，該設備完全相同。

該器件包括單個硅片上的穩壓器，霍爾電壓發生器，小信號放大器，斬波穩定器，施密特觸發器，集電極開路輸出，可吸收高達25mA的電流。具有足夠強度的南極將打開輸出。北極是關閉輸出所必需的。板載穩壓器允許在3.5V至20V的電源電壓下工作。

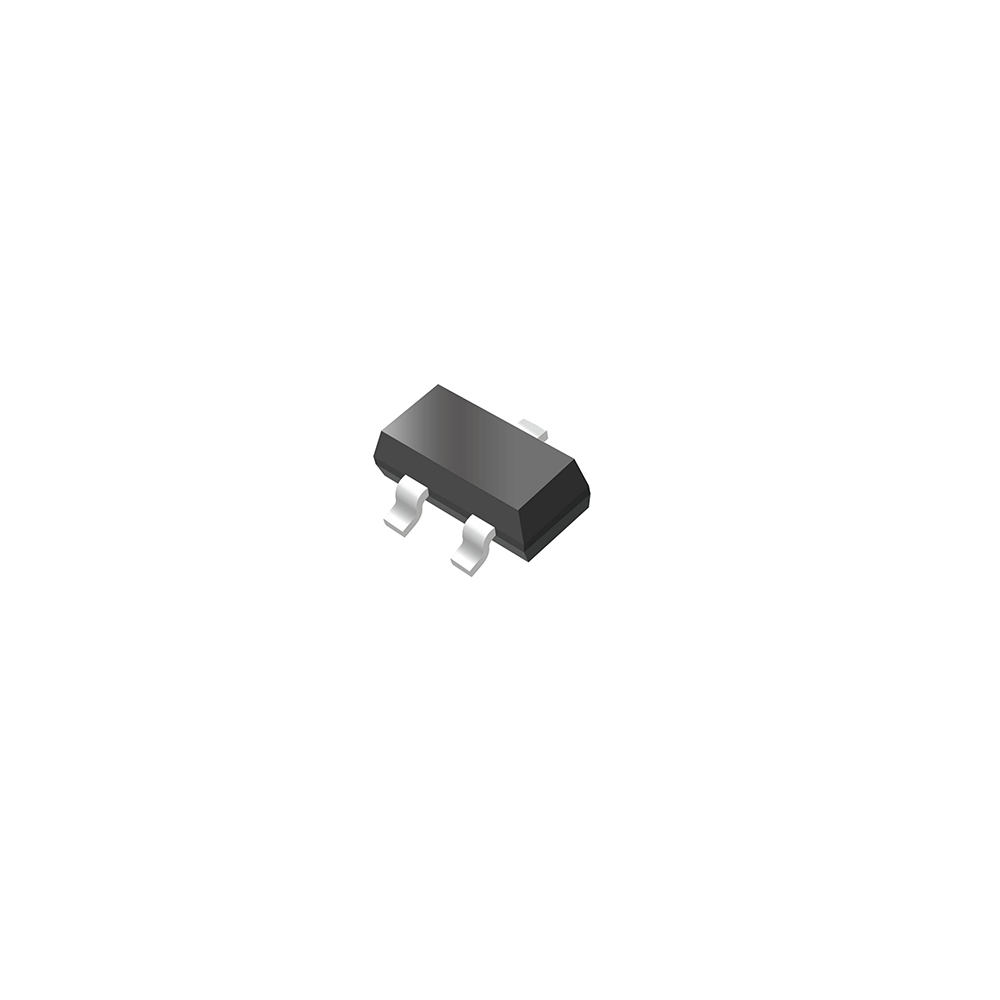

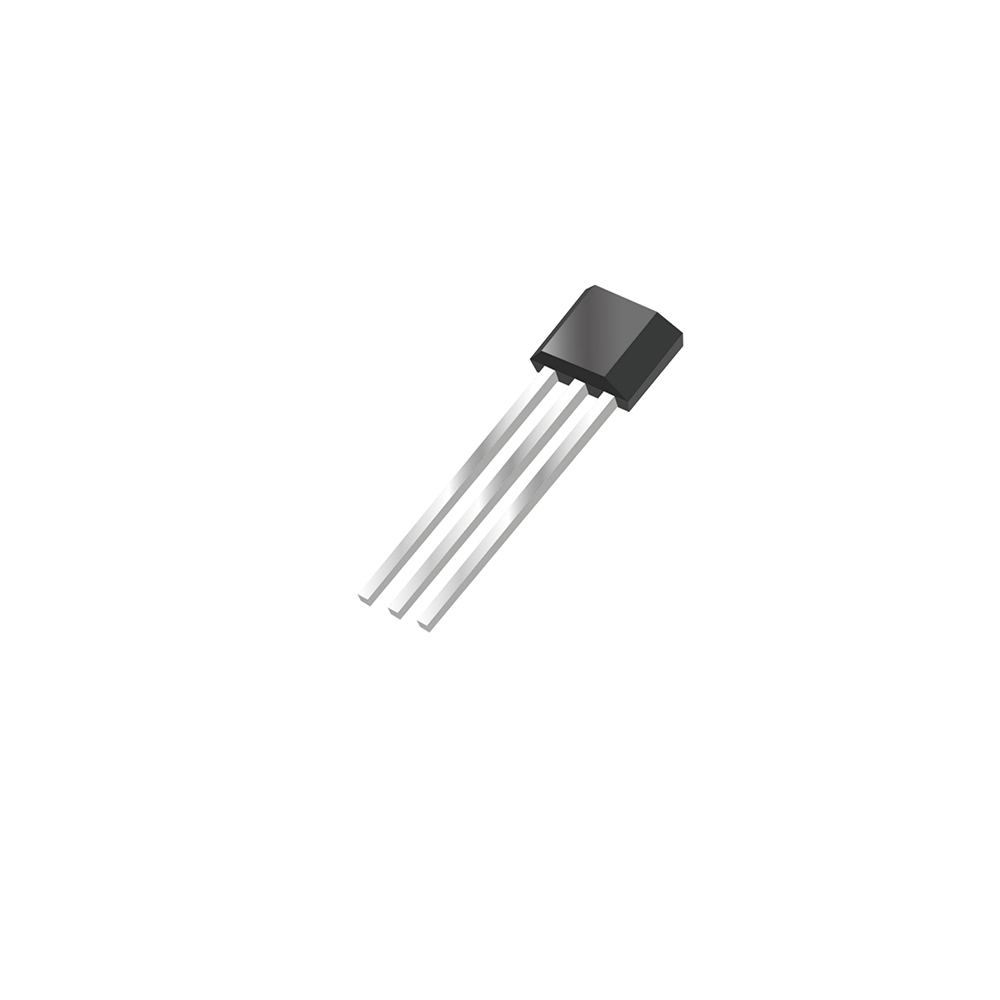

 封裝類型處于領先鹵素免費版本由第三方組織驗證。

特點和好處:

溫度補償

寬泛的工作電壓范圍

開放的預驅動器

電源引腳上的反向偏置保護

在K溫125℃下測試100%通過

常見應用：

高溫霍爾IC應用

風扇電機應用

電機應用

三項無刷電機
計數
水泵
水流量計
