HX6383霍爾效應傳感器是一種溫度穩定，抗應力，低容差的靈敏度微功率開關。通過利用斬波穩定的動態偏移消除，可實現卓越的高溫性能。該方法降低了通常由器件包覆成型，溫度依賴性和熱應力引起的偏移電壓。

HX6383是專為低工作電壓，1.65V而設計的，用于激活芯片，包括以下單片硅芯片：穩壓器，霍爾電壓發生器，小信號放大器，斬波穩定器，施密特觸發器，CMOS輸出驅動器。先進的CMOS晶圓制造工藝用于利用低壓要求，元件匹配，極低的輸入偏移誤差和小的元件幾何形狀。該裝置需要存在全極性磁場才能工作。

封裝類型為Halogen Free版本已經過第三方實驗室驗證。

特點和好處:

CMOS霍爾IC技術

強大的射頻噪聲保護

1.65至6V，適用于電池供電的應用

全極性，輸出開關，絕對值為磁極的北極或南極

工作電壓降至1.65V，微功耗

簧片開關更換應用的高靈敏度

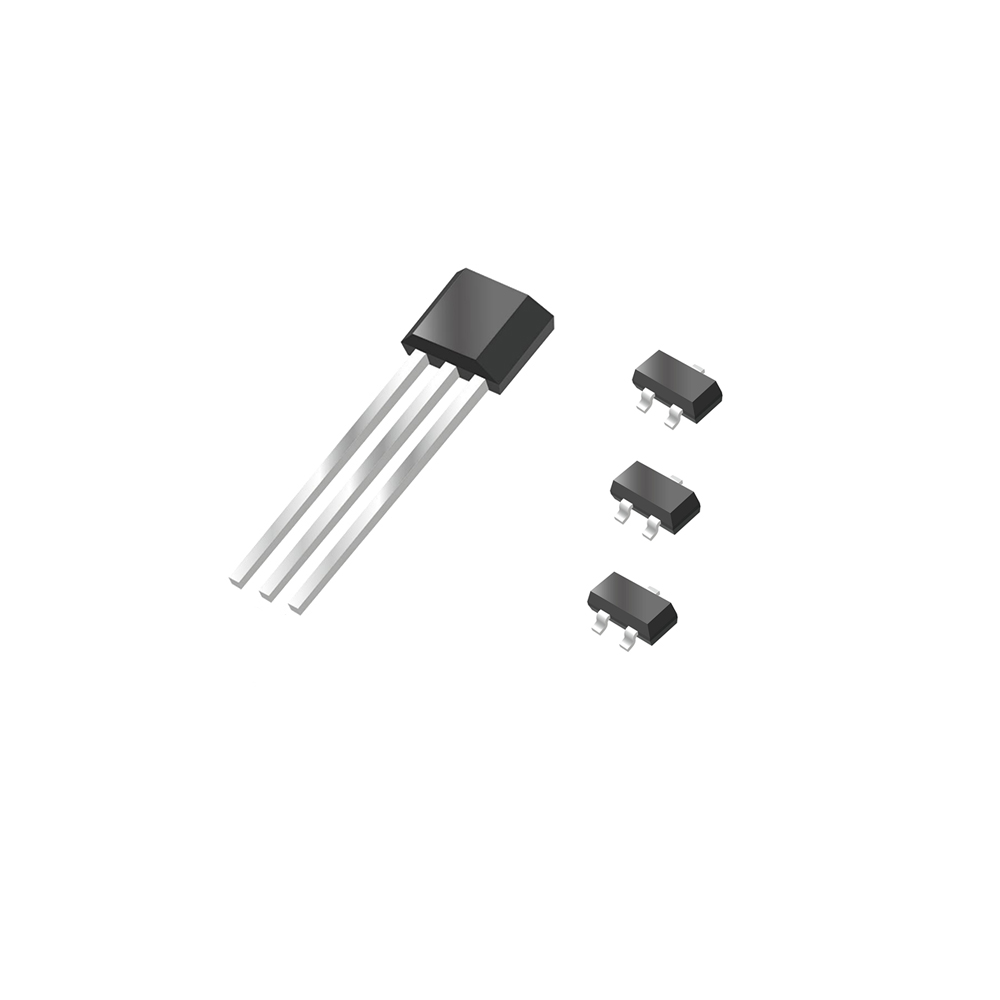

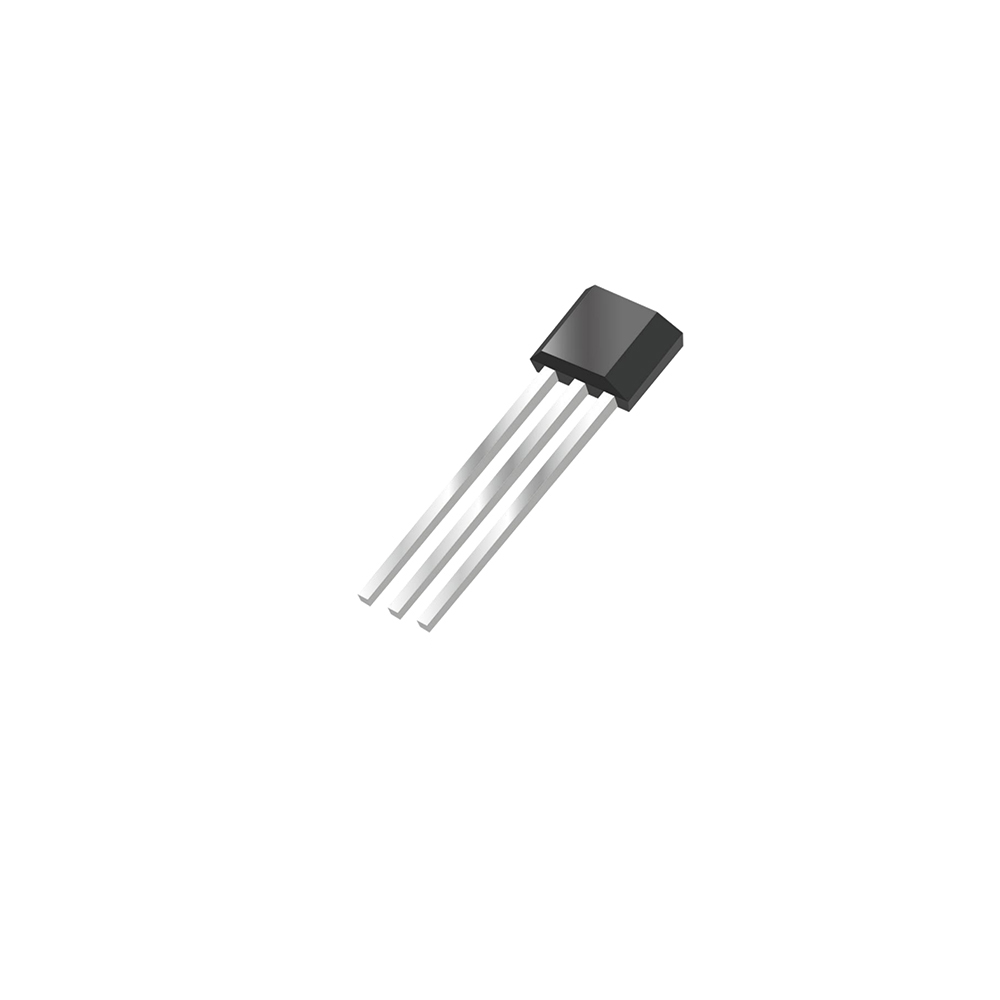

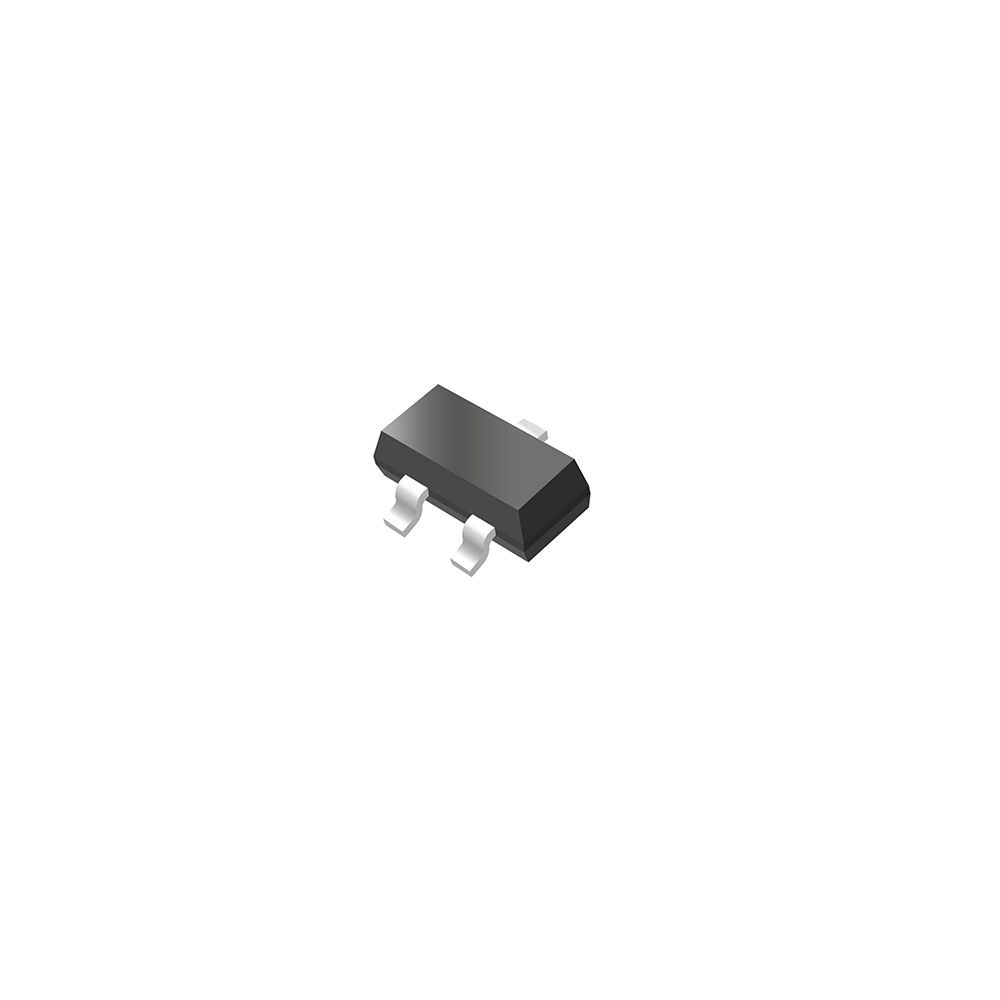

多種小尺寸選項

溫度過渡時靈敏度偏低。范圍

超低功耗，5uA（平均）

高ESD保護，HMB>±4KV（min）

圖騰柱輸出

 典型應用：

固態開關

手持無線手機喚醒開關（翻蓋單元/小靈通手機/筆記本/翻轉視頻集）

用于電池供電設備的近距離傳感器

磁鐵接近傳感器，用于低負載循環應用中的簧片開關更換

水表

浮動儀表

DVD
