HX6701是一款集成了隧道磁阻（TMR）技術和CMOS技術的磁開關傳感器。具有高精度、高速、低功耗、高靈敏度等特性，適用于工業類電子、消費類電子等磁場開關檢測。芯片內部電路包含電壓發生器、比較器、數字邏輯控制模塊、閾值修調模塊和CMOS輸出電路。HX6701具有寬工作電壓范圍和寬工作溫度范圍。HX6701是一款全極型磁場檢測開關，可以以極低的電流消耗，提供全極磁響應。它檢測平行于芯片封裝表面的磁場，當磁場強度大于工作點（BOP）時，開關輸出低電平；當磁場強度小于釋放點（BRP）時，開關輸出高電平。

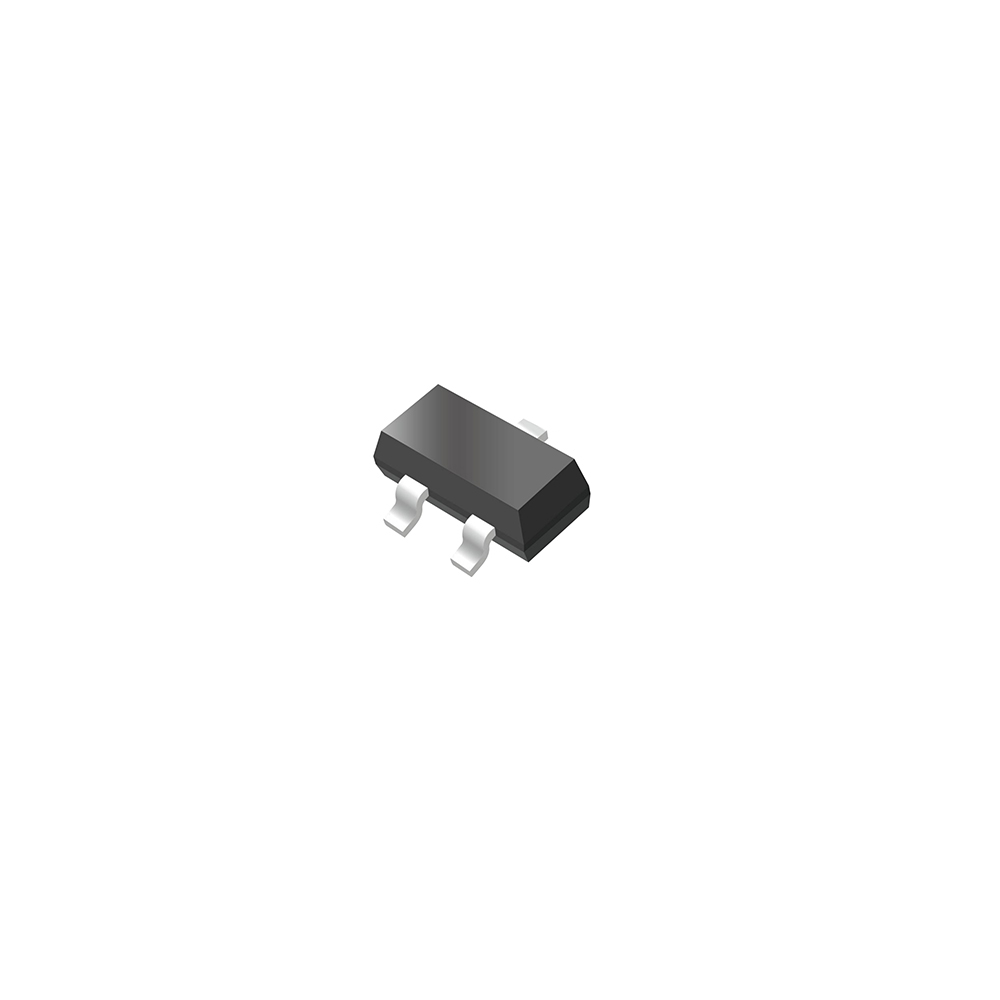

HX6701可以在-40℃～125℃溫度范圍工作，電源電壓工作范圍從1.8V到5.5V，低功耗，平均電流只有0.16μA。封裝形式為SOT-23和TO-92S，均符合無鹵素標準。

特點和優點:

超低功耗0.16μA@3.0V

寬工作電壓范圍：1.8V~5.5V

超高靈敏度 BOP=±7 Gs

全極磁場檢測

CMOS推挽輸出

工作溫度范圍：-40℃~125℃

卓越的ESD性能：HBM 8KV

符合RoHS標準

典型應用:

水表、氣表、流量計

非接觸式檢測

電子鎖、閥門位置檢測

筆記本電腦和平板電腦開關檢測

TWS耳機、手機

替代干黃感的應用
